適用范圍
HR5系列熔斷器式隔離開關(以下簡稱開關)主要用于額定電壓交流380V和660V(45~62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護用，但一般不作為直接開閉單臺電動機之用。
符合標準：GB14048.3
正常工作條件
1.周圍空氣溫度不高于+40℃，不低于-5℃。
2.安裝地點的海拔不超過2000m。
3.濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4.周圍環境的污染等級為3級。
5.開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕

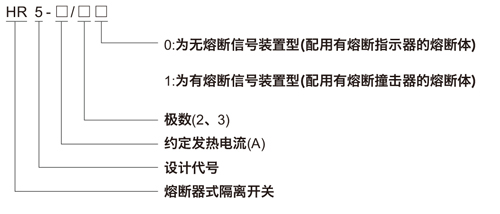

型號及含義
主要參數及技術性能:
額定絕緣電壓: 690V。
額定工作電壓: 380V、660V兩種；
額定工作電流: 380V: 100A, 200A, 400A, 630A四種；
660V: 100A, 200A, 315A, 425A四種。

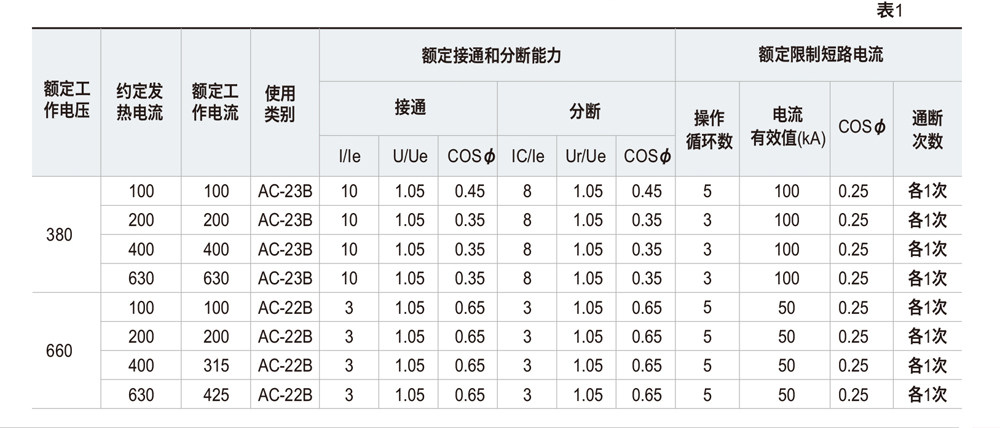

開關的接通和分斷能力和額定熔斷短路電流(見表1)。
開關的機械壽命分別為3000次(100A, 200A)和1000次(400A, 630A)。
開關的電壽命分別為600次(100A, 200A)和200次(400A、630A)接通與分斷條件(見表2)
輔助開關(Lx19K)的額定工作電壓交流380V, 額定發熱電流5A, 額定控制容量300VA。

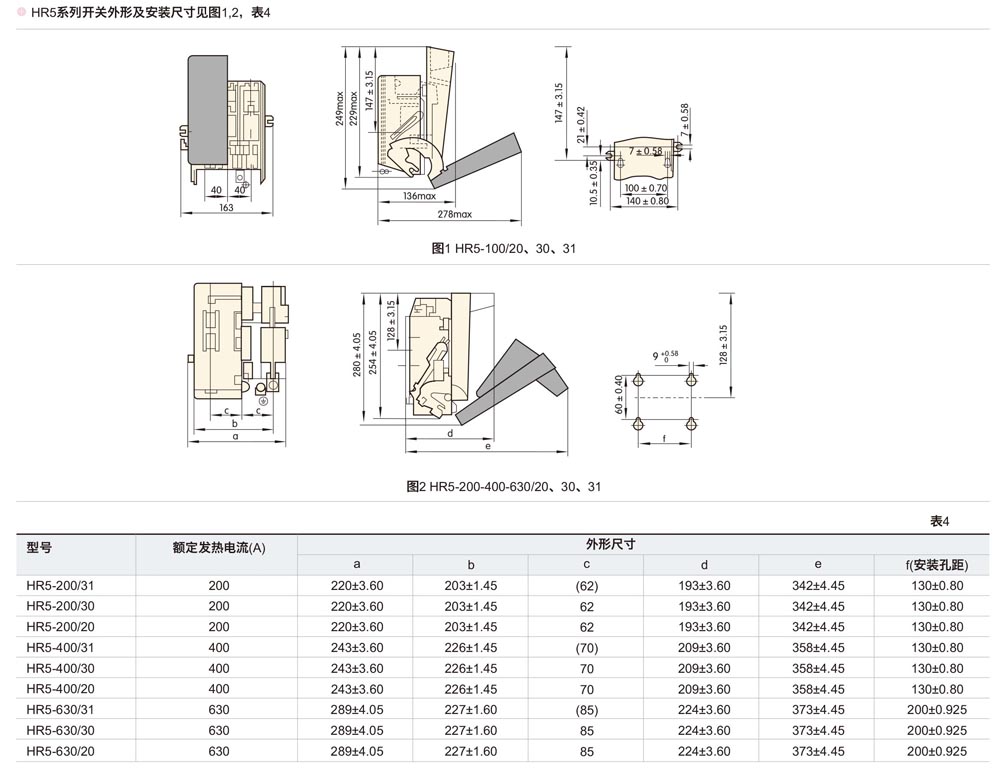

外型及安裝尺寸
